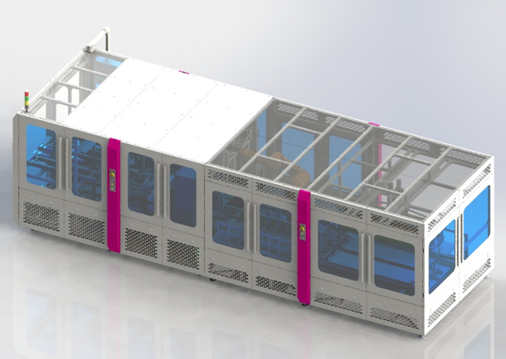

| 產品型號 | PEGZ-2L2L-SA8 |
| 產品名稱 | |
| 生產工藝 | 在線管式PECVD裝卸片機 |
| 設備功能 | 將經過管式PECVD工藝處理后 的石墨舟內的硅片自動化取 出裝籃，并將沒經過工藝處 理的硅片自動化裝入石墨舟。 |
| 適用硅片 | |
| 單晶/多晶 | 兼容 |
| 外形尺寸 | 156.75mm×156.75mm至166mm×166mm |
| 厚度 | 160μm-220μm |
| 工裝 | 花籃-石墨舟-舟托-主設備布局 |
| 硅片堆疊盒 | 花籃下料無堆疊盒，堆疊下料 時為江松自制堆疊盒 |
| 設備運行能力 | |
| 實際運行產能（凈產能） | ≥4500片/小時(26片以上舟片的石墨舟，所有的產能都基于 主設備的產能，主設備的產能不 足則以主設備的產能為準） |
| 正常運行時間（up time） | 98% |
| 平均故障時間（MTBF） | MTBF≥300小時 |
| 平均故障修復時間（MTTR） | MTTR≤2小時 |
| 碎片率 | ≤0.08% （單晶A類片，不含主機碎片） |
| 動力要求 | |
| 電源 | 8KW? 史陶比爾：380V三相五線制50HZ??? ABB：220V? 50HZ |
| 壓縮空氣 | 壓力：06Mpa? 流量：500L/Min? 接口:Ф16軟管 |
| 環境 | |
| 溫度/濕度 | 0~35°C? 40%~60% |
| 潔凈度 | 符合十萬級潔凈區相關規范要求 |
| 噪音 | ≤60db |
| 設備結構 | |
| 整機重量(單位：噸) | 5 |
| 外形尺寸 | 長7300寬2350高2100（參考） |
| 設備操作方位 | 可左可右 |
| 硅片通道數量 | 4 |
| 硅片通道間距 | 上料間距322mm下料間322mm |
| 對接處花籃離地高 | 下層450mm上層1160mm |
